Классификация систем заземления электроустановок
Для правильного ремонта или модернизации проводки нужно точно знать, какая система заземления применена на объекте. От этого зависит ваша безопасность, кроме того, это важно при составлении проекта реконструкции. В одних случаях, например, применяется трехжильный кабель, а в других четырех и пятижильный.

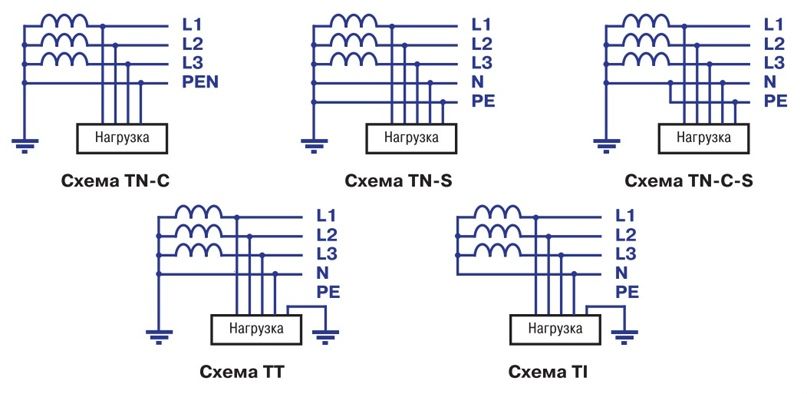

Классификация систем заземления электроустановок по МЭК
1. Система TN (подсистемы TN-C, TN-S, TN-C-S);
2. Система TT;
3. Система TI.
Система TN, это система с глухозаземленной нейтралью, при которой открытые проводящие части электроустановки присоединены к глухозаземленной нейтрали источника с помощью нулевых защитных проводников.
Термин глухозаземленная нейтраль значит, что на трансформаторной подстанции нейтраль (ноль) подключен непосредственно к заземляющему контуру (заземлен).
Подсистема TN-C, это TN, в которой нулевой защитный и нулевой рабочий проводники совмещены на всем ее протяжении, т.е. защитное зануление.
Система TN-S – это система, в которой на всем протяжении разделены нулевой защитный и нулевой рабочий проводники.
Подсистема TN-C-S – это промежуточный вариант. В ней нулевой защитный и нулевой рабочий проводники совмещены в какой-то ее части. Обычно это главный щит здания (защитное заземление дополняется защитным занулением). Далее по всему зданию эти проводники разделены.
Система TI
Это система, в которой ноль источника изолирован от земли, или заземлен через приборы, имеющие большое сопротивление, а открытые проводящие части электроустановки заземлены при помощи заземляющих устройств.
Система TT
Это система, в которой ноль источника заземлен, а открытые проводящие части электроустановки заземлены при помощи заземляющего устройства, электрически независимого от заземленного нуля источника. Иными словами, используется свой контур заземления на объекте никак не связанный с нулем.
