Типы и основные параметры УЗО и дифавтоматов

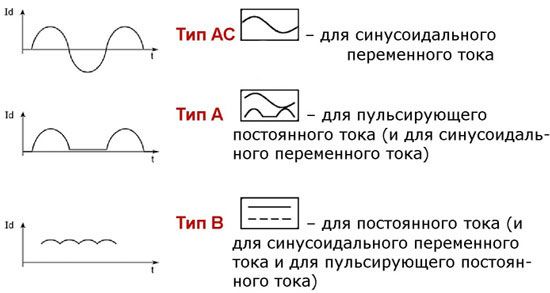

Типы УЗО и дифавтоматов по виду тока утечки
Тип АС – Такое УЗО рассчитано на срабатывание при утечке переменного тока. Если неисправность возникла в тиристорных устройствах, выпрямителях, то есть в таких устройствах где ток утечки будет пульсирующим постоянным или постоянным, то защита УЗО типа АС может просто не отреагировать на него. Есть вероятность насыщения сердечника постоянным электромагнитным полем, что заметно снижает чувствительность блока к защите от переменного тока утечки или вовсе приведет к отказу защиты.
Тип А – Эти устройства предназначены для работы с такими родами токов утечки, как переменный и пульсирующий постоянный. Они имеют более высокую чувствительность к пульсирующему постоянному току утечки, стоимость их соответственно выше.
Если переменный ток утечки появляется при нарушении изоляции сетевых проводов, то пульсирующий постоянный ток возникает при неисправности тиристорных, преобразователей напряжения, компьютеров, электронных схем стиральных машин, микроволновок и другой бытовой техники. Почти вся техника сегодня имеет экономичный импульсный блок питания, даже светодиодные лампы содержат такие источники питания.
Тип В – УЗО типа В реагирует на возникновение в контролируемой цепи переменного, постоянного или выпрямленного тока утечки. Этот тип УЗО подходит для промышленных объектов.
Типы УЗО и дифавтоматов по чувствительности к току утечки
10 мА – УЗО срабатывает при токе утечки более 0,01А. В быту не используются, т.к. к срабатыванию такого УЗО может привести даже простая искра от статического электричества, накопленного, например, на синтетической одежде. Однако их применение желательно во влажных помещениях, например ванных комнатах, т.к. сопротивление мокрой кожи очень низкое и опасным может стать даже ток в 15мА.
30 мА – наиболее распространенные бытовые защитные УЗО срабатывающие при токе утечки 0,03 А. Такой ток уже может быть опасен для человека.
100 мА – УЗО с током срабатывания 0,1 А не могут быть использованы как защитные, т.к. ток 0,1А смертельно опасен даже при кратковременном воздействии. Возможно их использование в качестве противопожарных, кроме того часто используются в качестве селективных.
300 мА – УЗО с током срабатывания 0,3 А и более (0,5А, 0,6А), как и предыдущие, с током срабатывания 0,1 А, используются в качестве противопожарных и селективных в щитах с большим количеством групповых УЗО.
Типы УЗО по задержке срабатывания, селективность
Тип S – УЗО типа S является селективным, т.е. имеет выдержку времени на срабатывание около 0,15-0,5 (с). Его целесообразно применять, когда в линии установлено несколько УЗО.
Тип G – УЗО типа G является тоже селективным, но имеет меньшую выдержку времени на срабатывание около 0,06-0,08 (с) и в бытовых сетях не используются.
